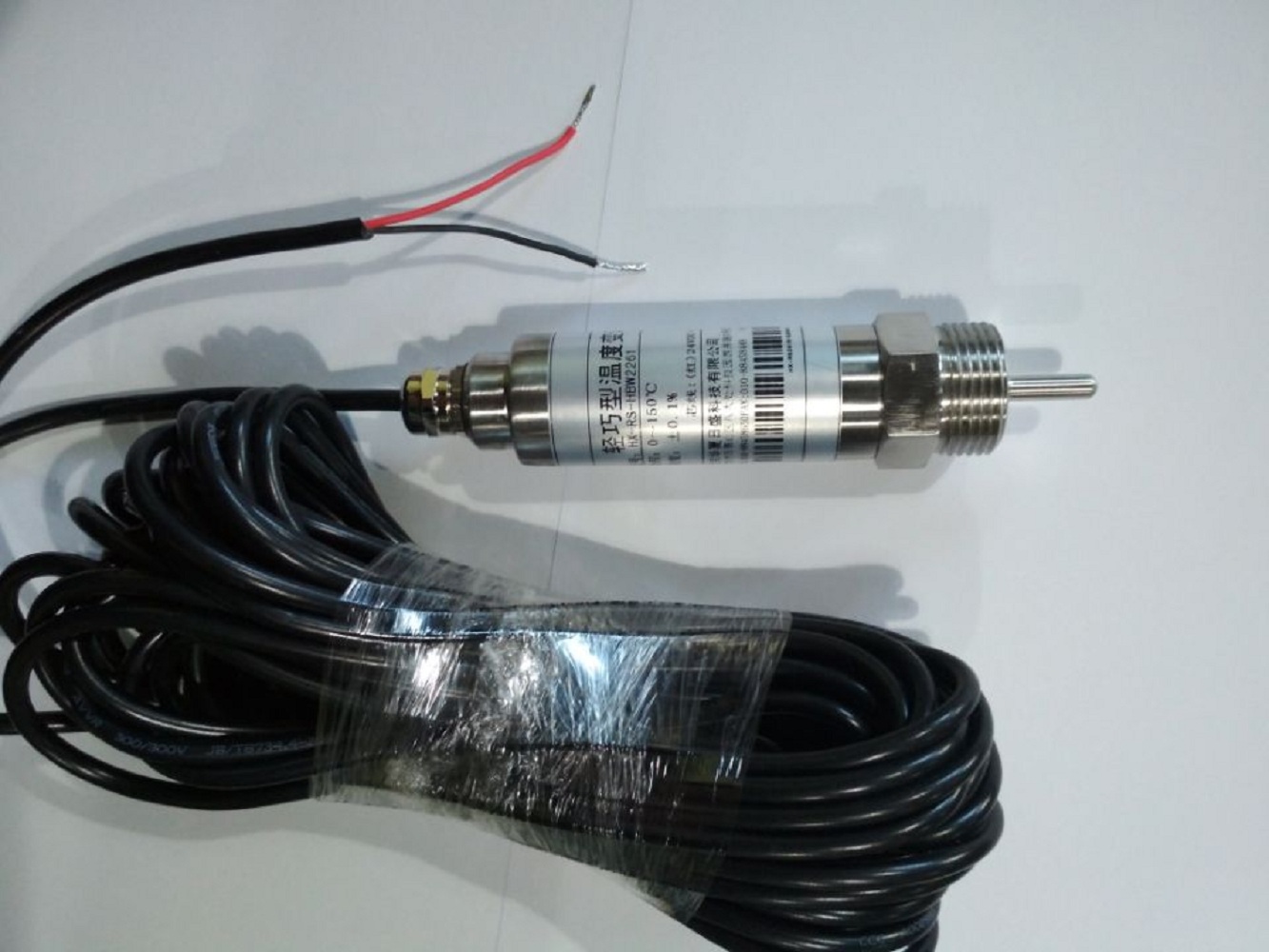

轻巧型485总线温度变送器水温监测应用案例说明

轻巧型485总线温度变送器测温探头采用铂电阻温度传感器，精度高，稳定性好； 集传感变送于一体，结构紧凑，安装方便,精度高、功耗低；RS485输出型适合长距离传送，抗电磁干扰电路设计，保证变送器在受到各种干扰下能够安全可靠的工作，适于现代电磁污染严重的环境使用 ；
轻巧型485总线温度变送器整体密封性能良好，温度量程和外形尺寸可以按户要求订货,灵活方便；产品结构设计合理，过程连接接口灵活方便，体积小，重量轻，安装位置任意；壳体保护材料多样化，适应多种介质测量 标准管道螺纹安装。
1、产品性能：符合IEC751、EN60751和JIS，以及国家有关标准；
2、输入信号：PT100；
3、输出信号：1路RS485串行通信输出，支持软件方式修改设备地址；
4、规格尺寸：
①一体化结构，过程连接G 1/2螺纹，探头插深150mm（不含螺纹）；
②探头前端安装测温铂电阻，探头空腔靠近测温部件填充导热胶、灌密封胶等材料；
③带屏蔽层（包含全部线），A和B使用双绞线，线长20米（线长可根据实际情况调整，耐腐蚀双层屏蔽对绞线）；
5、精    度：≤0.2%；分辨率0.1℃；
6、温    漂：<20ppm，或≤±0.01℃；
7、防护等级：可长期浸泡水中使用，IP68；
8、材    料：SUS304；
9、环境温度和测量范围：-40～80℃；
10、供    电：8.5～30V DC，12VDC正常工作，30VDC不会烧坏。
轻巧型485总线温度变送器HX-RS-HBW4500遵守MODBUS通信协议，采用了MODBUS协议中的子集中RTU方式。RS485半双工工作方式。支持并网数255个。
