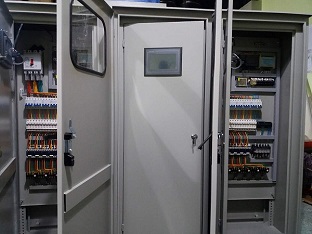

堆肥温度监控系统堆肥控制柜相关参数及使用说明

2021-04-12 07:55:53

堆肥温度监控系统堆肥控制柜适用于智能好氧膜堆肥控制系统，通过采集不同堆肥槽的温度，控制风机的循环时间。

堆肥温度监控系统堆肥控制柜相关参数及使用说明：

产品编号	HX-RS-DFC001
产品名称	堆肥温度监控系统堆肥控制柜
产品描述	堆肥控制柜适用于智能好氧膜堆肥控制系统，通过采集不同堆肥槽的温度，控制风机的循环时间。
产品特点	采用PLC控制风机的启停动作。系统分为温度模式和循环模式两种：温度模式：当实际检测到的温度值大于风机上限温度值，小于风机上上限温度值时，风机按照启停要求控制；当实际检测到的温度值大于风机上上限温度值时，风机始终运行，风机不停止。如此循环往复。温度模式下可以设置上述4个值。循环模式：系统启动，风机启动后一直运行，不按照上述要求控制启停，系统停止，风机停止，跟温度和时间都没关系。
技术参数	系统用电380VAC，三相四线；系统总共控制6路风机；每台风机均独立工作，不受其他风机影响；每台风机功率不大于2.2千瓦；系统采集8路温度，1～6路为槽内温度，7路为柜内温度，8路为室外温度； PLC供电220VAC；触摸屏供电24VDC；温度传感器供电24VDC（直接接入柜内端子，无需外供电）；温度传感器的24VDC+24CDC-，分别接各通道的+（正）、-（负）极；控制柜双门防雨柜体，外门视窗为有机玻璃，尺寸280380mm；柜体尺寸：600400*1500mm
说明	使用前，请检验各接线端子是否在运输过程中造成松动或者脱落；请正确使用隔弧片；请务必接好零线请务必做好柜体的接地工作；检查线路过程中，请务必断电；连接温度探杆导线过程中，请务必断电；刚断电时，请勿用手触碰各接线仿端子连接线；触摸屏屏幕非常敏感，请勿用力触碰。
